一 简介

二 主要技术参数

1试验原理

布氏硬度试验是用一定直径的钢球（D）,以规定试验力（F）压入被测试物体的表面（图1），经规定的保持试验力时间后，卸除试验

力，用测微目镜测量试件表面的压痕直径（d），计算压痕的球形表面积所承受的平均压力（N/mm2），即布氏硬度值。

三 测试标尺（压头和力值）的选择

1标尺选择

2.布氏硬度试验标尺、压头、试验力的对应关系（表2）

3选择方法

4示值允许误差及示值重复性

四 仪器的安装和调试

1.  硬度计的工作条件

2.  硬度计的拆箱

2.1 卸去箱体底部侧面的四个螺母，抬起移开箱体，取出附件箱。

2.2 抬高底板，用扳手将底板下的2只M10螺栓旋出，硬度计与底板脱离，提出硬度计（注意安全）。拆箱后的硬度计安放在稳固的工

作台上，在工作台适当位置开孔（尺寸位置参考图1），使螺杆（5）能正常向下工作。

                 （图2）


3   硬度计安装

3.1去掉螺杆(4)和压头安装杆之间的垫块，将螺杆(4)上的防锈油擦干净，待干燥后涂上适量薄质机油润滑（图2）。

3.2 打开上盖(11)，将固定活动部件的白纱带都解去。

3.3 观察辅助杠杆（14）后面的刀口组，刀口（13）是否落入刀槽（12）中，如果刀口脱离刀槽，请用手按下辅助杠杆（14），将刀

槽（12）套在刀口（13）上（图3）。（这种情况一般不会发生，只有在强烈震动的情况下才会发生。）

3.4打开附件箱，将测微目镜(9)安装到硬度计上方的目镜管(8)孔中，要注意应插到底，然后把测微目镜（9）上的一根带有插头的连

接线，插入硬度计右侧上方的圆插座（16）（注意插入方向）中。测微目镜的方向按图所示。

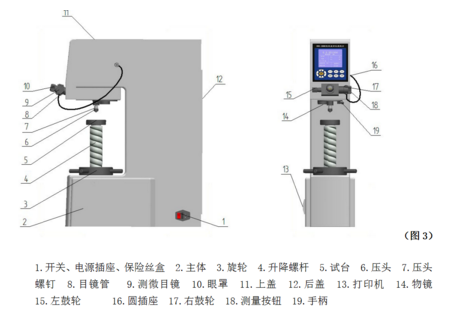

    （图3）

1.开关、电源插座、保险丝盒  2.主体  3.旋轮  4.升降螺杆  5.试台  6.压头  7.压头螺钉  8.目镜管   9.测微目镜  10.眼罩

11.上盖  12.后盖  13.打印机  14.物镜  15.左鼓轮      16.圆插座  17.右鼓轮  18.测量按钮  19.手柄


11.辅助杠杆 12.刀槽 13.刀口 14.大杠杆


3.4将试台(5)从附件箱中取出，把上面的防锈油擦干净，然后放进升降螺杆的孔内。


4   操作面板功能介绍

连接电源线，打开电源开关(1)，主屏幕灯亮，出现操作界面(图5)

打印键----测试数据的打印(第1点不计)

显示键----可显示四十次测试数据(第1点不计)。再按“OK键”返回到操作界面

去皮键----在没有加力的时侯，加起始力在变化可按“去皮键”使传感器消除残余力

删除键----删除当前测试数据，每按一次，测量次数数字减少一次

清零键----测量时对目镜上的旋转编码器清零，打开电源后只须对一次零

修改键----对界面进行修改，如按“修改键”出现以下界面（图6）



按“上 ”或“下  ”方向键（移动光标）对所需要求进行选择，选择后按“OK键”，此时选择或设置界面，再按 “上 ”或“下

”方向键，可以再到达所需的要求，再按“OK键”就是新的操作界面。

进入“保荷时间”或“日期时间”，按“＋”“－”键，可设置保荷时间及日期时间，保荷时间默认为10秒（一般黑色金属10秒，有

色金属30秒）。

5  试样要求

五 硬度计的保养及注意事项

六  附件
