产品概述
◆这种新型的控制器除了具有体积小、重量轻、携带方便、操作简单、故障自检等特点外，尤其具备了抗干扰能力强，工作稳定性好，运行可靠等优点。随着这种新型探伤机的不断推广和应用，该系列探伤机一定会受到广大用户的欢迎和认可。
◆X射线无损探伤是利用材料厚度的不同对X射线的吸收程度产生差异，通过X射线透照摄片，从软片上显示材料、零部件及焊缝的内部缺陷。再根据缺陷的性质，大小和部位来评定材料或产品的质量。
◆在本系列探伤机中，X射线发生器采用SF6气体绝缘和阳极接地，电风扇强迫冷却；控制器采用了先进的微机控制系统，可控硅模块调压，主、副可控硅逆变控制及稳压、稳流等先进的电子线路，抗干扰线路。整机性能得到了显著地提高。

功能用途

X射线探伤机适用于国防、造船、石油、化工、机械、航空航天和建筑等工业部门检查船体、管道、高压容器、锅炉、飞机、车辆梁等材料、零部件加工焊接质量，内部缺陷以及各种轻金属、橡胶、陶瓷等加工的质量

工作原理

◆本机控制器采用可控硅单相桥式整流电器，整流后的电压经LC滤波回路变为平滑直流电压。该电压经可控硅斩波回路变成频率可变的单方向脉冲，送给高压脉冲变压器做为X射线发生器的电源。毫安（mA）稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证X射线管管电流的稳定。千伏（kV）控制单元可以连续控制管电压的高低，以适应不同材料的摄片要求。抗干扰回路增强了控制系统免受来自X射线发生器高电压冲击的能力。
◆X射线发生器系防电击式。X射线管阳极接地，并设有过温保护装置。一旦出现温度过高现象，控制器能自动切断高压，以防止X射线管因过热而损坏。
◆电源电压波动可通过控制器本身自动调整，以保证获得稳定的X射线。曝光时间及整机状态由单片微型计算机进行控制，曝光时间最长可预置为5分钟。

工作条件

◆具备与所开展的X射线诊断项目相适应的场所，设施和防护性能合格，运行指标满足所开展诊断项目要求的设
◆具备人民政府卫生行政部门确认的相应专业技能、熟悉防护知识，健康条件合格，并取得《放射工作人员证》的工作人员。
◆设有放射防护组织或专（兼）职放射防护人员，并建立工作人员及受检者防护和质量保证管理制度。

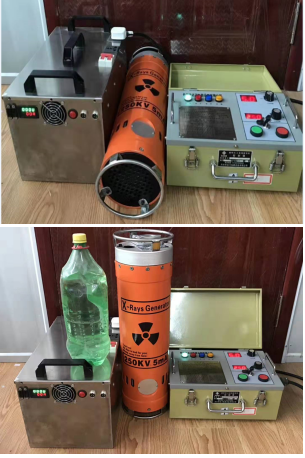

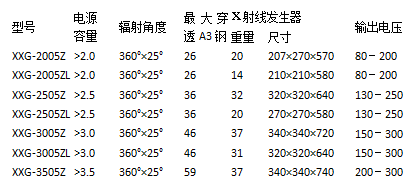

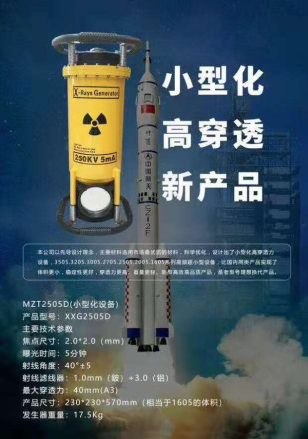

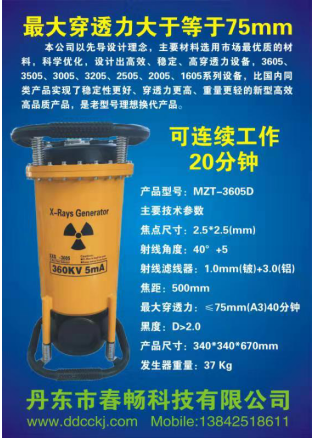

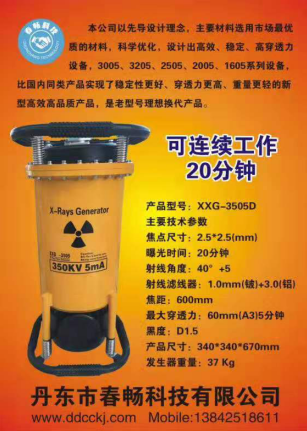

技术参数

仪器特点

◆体积小、重量轻、携带方便，操作简单。
◆发生器采用SF6气体绝缘和阳极接地、风扇强迫冷却，安全可靠。
◆控制器采用宽范围硬件设计，寿命长、故障率极低。
◆抗干扰性强，电网在180V-250V范围内均可工作。
◆具有可靠延时开机功能，更适合野外作业。
◆自动化程度高，故障自动检索并显示。
◆严格按1：1工作休息，永不存在误开机现象。
◆采用进口线高压包，产品质量进一步提高。

操作方法及注意事项

操作方法
◆打开电源开关，数码显示“HH”控制器及X射线发生器之冷却风扇起动，X射线警示
灯亮，随后蜂鸣器鸣响。约15秒钟后，数码管显示时间旋钮的设定值，蜂鸣器停叫，准
备灯亮。
◆调节KV选择旋钮到所需要的值，旋转时间旋钮，选择所需的曝光时间。
◆机器使用前要进行训机操作具体过程参照下表进行：

◆按“高压开”按钮，几秒钟后高压指示灯亮，X射线发生器开始向外辐射X射线。计算机开始自动计时，数码管显示递减时间。
◆当数码管显示“0.0”时，曝光时间到，机器自动切断高压，蜂鸣器响，准备灯、高压灯灭，数码管开始显示倒计时时间（休息时间）。当倒计时结束后，准备灯亮，数码管显示时间旋钮设定值，
◆本机具有延时开机功能。
①延时开机功能设定：
机器准备灯亮后，按下高压关按钮，三秒钟后，机器便进入延时时间设定状态。延时时间从0.1-5分钟，延时时间自动向上跳动。松开高压关按钮，机器便记录下延时时间。显示窗恢复到曝光时间上。这时，再按下高压开按钮，机器便进入到开高压延时状态。蜂鸣器响，准备灯闪动，数码管小数点闪动。自动延时倒计时，延时时间到，高压自动打开。
②解除延时开机功能
关掉电源再开机，即进入不延时状态。或再次按下高压关按钮，显示00时，即松开高压关按钮，也可解除开机延时功能。

使用注意事项

A、要经常检查X射线发生器中的气压，低于0.35MPa时禁止使用。
B、应使控制器上接地端子可靠接地，以保证安全。
C、检查电缆是否接触良好，电缆插座是否清洁。
D、机器工作时间和休息时间严格按1：1比例进行，在机器休息期间不能切断电源，以保证风扇一直工作。
E、当电源电压在瞬间有较大波动时，可能使保护电路动作，此不属机器故障，可继续使用。

仪器的保养与维护

当机器出现故障时，应停止工作，根据现象检查原因。
◆ 打开电源开关，风机不转，数码管无显示
A、 电源电缆故障；
B、 电源开关坏；
C、 3A保险丝断。
◆数码管显示故障代码，其含义如下：
A、“LA” 无mA报警；
B、“HA” 过mA报警；
C、“PU”过电压报警；
D、“PT” 过温度报警。
◆按“高压开”按钮20A保险丝断或电源开关跳开，有时伴有控制器异常声响
A、 X射线发生器故障；
B、 控制器斩波器坏；
C、 X射线发生器气压低于0.35MPa。
◆按“高压开”按钮显示“LA”
A、 连接电缆故障；
B、 X射线发生器故障；
C、 控制器线路故障；
D、 20A保险断。
◆触摸机器时麻手
A、接地不良；
B、绝缘不良。
