英国 TD Handy-Scan RX 多功能超声波检测系统

TD Handy-Scan RX 是英国 TD 公司最新款手持式多功能超声系统，具有相控阵、TOFD、常规超声等多种检测方式，可以满足各种日常超声检测。

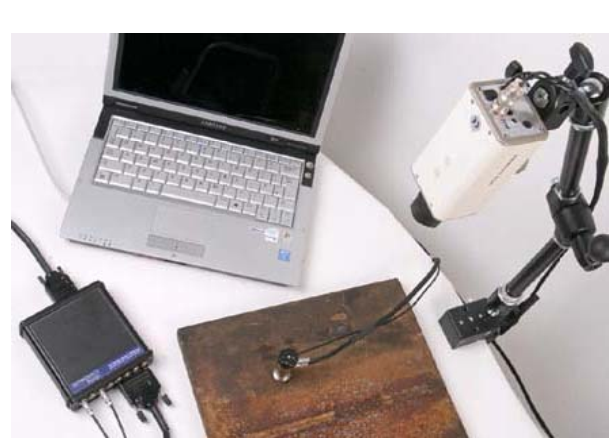

独有的双轴编码、视频跟踪扫描器：
带有视频跟踪；无机械扫描器；自由手动扫描；容易设置。

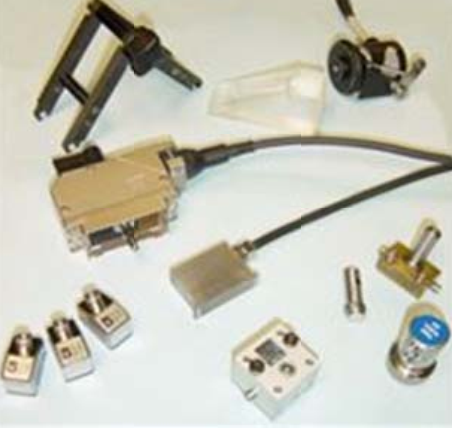

包括：带关节的魔术臂；带透镜的工业电视摄像机；红外滤光片；红外线 LED；探头（双晶，4MHz，0°）
2 米专用电缆（用于匹配所有 TD 系统）；2 米同轴超声电缆。

功能：
相控阵
TOFD
腐蚀成像
常规超声
焊接辨别
特点：
便携式
高亮屏
多种分析工具
强大的报告功能
可拆卸式电池
双轴编码，视频跟踪
可从焊缝模拟工具导入设置
4 对 TOFD
8 通道常规超声
32/64 相控阵
可以同时采集相控、TOFD 和常规超数据

软件功能：
相控阵/常规超声
TOFD
带状扫描(自动超声)
导波（爬波和腐蚀绘图）
超级视图（A\B\C\D\S）
具有焊缝模拟工具应用：
压力容器焊缝
管道焊缝
腐蚀检测
涡流盘/叶片检测
复合材料检测
铸件/锻件检测
航空部件检测
氢损伤检测

系统选项
64 晶片（D 型 78 路）相控阵	32 激活，4 对 TOFD
聚焦法则	最大 1700
动态深度聚焦功能	具有
数字化
A/D 采样率	相控阵：8 位@14 位@100MHz 常规超声：8 位@14 位@100MHz
系统带宽（-3dB）	相控阵：0.75 MHz 到 100 MHz 常规超声：0.75 MHz 到 100 MHz
脉冲重复频率	最大可达 5KHz
发射脉冲
发射脉冲数	64
激活脉冲数量	1 到 32
脉冲延时	0μs 到 20μs，2.5ns 步进
输出阻抗	6 欧姆
HT 脉冲波形	方波
HT 脉冲电压	相控阵：5V 到 190V，1V 步进常规超声：5V 到 190V，1V 步进
HT 脉冲宽度范围	20ns 到 500ns，2.5ns 步进
上升/下降时间	＜5ns
接收器
接收数量	64
激活数量	1 到 32
接收器延时	0μs 到 20μs，1ns 步进

增益	P/E：0 到 90dB，0.1dB 步进 P/A：0 到 72dB，0.1dB 步进
输入噪音等级	2.5nV(Hz)^1/2
输入阻抗	50 欧姆
动态深度聚焦
操作	动态优化聚焦延迟
操作范围	用户定义深度/范围 mm/μs
性能	实时 100MHz
DAC 曲线
曲线数量	1 到 8
增益变化率	40dB/μs
数字化 A 扫描
每通道 A 扫描点	8000 采样点
每通道闸门数	3 硬件闸门
闸门起点/宽度	用户设置，40ns 步进
闸门参考点	脉冲回波或材料界面回波
闸门储存模式	A 扫描，深度和幅值或全部
信号平均
通道数	全部（128 软件通道）
平均率	实时 2 到 256，用户可自定义
峰值处理
峰值储存模式	全部峰值，第一峰值，最大峰值，信号丢失，峰间
阈值设置	5%到 100%，1%步进，硬件门
每个闸门峰值数量	最大 16
扫查器接口
输入接口	编码器，电位计，视频摄像头
扫描轴数	双轴，兼容 TTL
编码器接口	兼容 TTL，5V@1A，12V@0.4A
电位计接口	0 到 2.5v，100Hz 采样率
视频输出	1Vpp
内置计算机
操作系统	Windows 7
第三方软件	AVG 杀毒 ESBeamTool（焊缝模拟工具）
处理器	凌动 N270
内存	2GB
显示器	8.4 英寸 TFT 工业显示器
TFT 显示分辨率	800×600
固态硬盘	128GB
接口	2 个 USB，1 个以太网接口，1 个视频接口
尺寸、重量
尺寸	270mm×300mm×110mm

重量	5Kg
温度	操作温度：0℃到 40℃ 储存温度：-25℃到 85℃
电池
操作时间	4 小时（可拆卸式）
DC 输入	19V
AC 输入	90V 到 260V，40Hz 到 60Hz

软件
一般特点：
同时可以采集相控阵，TOFD 和常规超声数据
操作者可自定义焊缝结构图形
实时的 A，B，C 和 D 图像，也可用户自定义显示模式
报告生成功能，具有打印预览和用的自定义功能
光标所处直接显示峰值深度，幅值和 X，Y 坐标
导出的 Bitmap 图片可用于其他软件
8 位或 14 位数据采集
可以导入 ESBeamTool 设置相控阵：
用户定义声束角度，聚焦深度和大小
固定角度的电子扫描或扇形扫描
动态深度聚焦（DDF），用户可自定义聚焦范围
2000 个聚焦法则
支持线性探头/楔块形状
正常的幅度横截面扇形扫描和固定角度聚焦法则
声束变迹
直接显示正确的深度和范围
TOFD
同时具有多通道 TOFD 和常规超声
全套的图像分析工具，确定缺陷/裂纹的尺寸
实时多通道平均，显著改进信号质量
线性化、矫正、合成孔径技术（SAFT）
文档使用包括：结合、分离、反选、部分存储、以文本格式输出数据等焊接识别
组合 TOFD、时间/幅值视图、腐蚀视图、耦合检测、单一通过/不通过
以条状显示焊缝的数据
集成 TOFD 分析
自动报告功能常规超声
发射和接收独立控制
C 扫描侧视腐蚀图
触发参考模式，包括界面回波或发射脉冲
多峰数据储存模式，包括全 A 扫描或选择性的储存。
