DC360超声波探伤仪



DC360数字式超声波探伤仪

   DC360数字式超声波探伤仪依据超声传播原理,可精准、灵敏地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。采用全数字TFT640×480真彩色液晶显示屏,在光线昏暗及日光强烈环境下都能为您呈现清晰缺陷;0-9999mm大量程可满足制造业、钢铁冶金业、金属加工业、化工业等常规的缺陷检测需求;低功耗设计配备大容量高性能锂离子电池模块可连续工作10小时以上;全中文主从式菜单,注重用户体验,集快捷按键、数码飞梭旋轮、十字菜单三种操作方式于一体,不同使用习惯均可操作自如;设有综合性能指标自检功能,可自动生成测试报告,支持多语言。该产品具有很高的性价比,是实用经济款超声检测仪器的明智之选。


功能用途:

   本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

工作原理:

   超声波探伤是无损检验的主要方法之一。它是利用材料本身或内部缺陷的声学性质对超声波传播的影响,非破坏性地探测材料内部和表面的缺陷(如裂纹、气泡、夹渣等)的大小、形状和分布状况以及测定材料性质。超声波探伤具有灵敏度高、穿透力强、检验速度快、成本低、设备简单轻便和对人体无害等一系列优点。

工作条件:

环境温度:  (-10~50)℃                 相对湿度:  (20~95)%RH

技术参数:


检测范围 (0~9999)mm
工作频率 (0.2~20)MHz
声速范围 (300~20000)m/s
动态范围 ≥36dB
垂直线性误差 ≤2.0%
水平线性误差 ≤0.1%
显示分辨率 640X480真彩色液晶显示屏
分辨力 >40dB(5P14)
盲区 5MM
灵敏度余量 >65dB(深200mmФ2平底孔)
数字抑制 (0~80)%,不影响线性与增益
录相时长 10小时以上
电噪声电平 ≤8%
探头类型 直探头、斜探头、双晶探头、穿透探头
闸门 进波门、失波门;单闸门读数、双闸门读数
报警 蜂鸣报警,LED灯报警
探伤标准 内置各行业常用探伤标准,直接调用,方便、快捷
焊缝图示 可设置焊缝形态参数,探伤中直观显示焊缝图和缺陷在焊缝中的位置
自动校准 探头零点和探头角度(K值)自动校准功能;声速自动测量功能
记忆 实时检索缺陷最高波,记录缺陷峰值回波
定位 实时显示缺陷水平、深度(垂直)、声程位置
缺陷定量 缺陷当量dB值实时显示
缺陷定性 通过回波包络波形,方便人工经验判断
曲面修正 用于曲面工件探伤,可实时显示缺陷周向位置和深度
DAC/AVG 曲线自动生成,取样点不受限制,并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线
AWS D1.1 美国焊接学会标准,为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避免手工计算,提高检测效率。(可选)
裂纹测深 利用端点衍射波自动测量、计算裂纹深度
门内展宽 放大回波细节,便于回波分析
连续记录 实时记录波形,存储、回放
波形冻结 冻结屏幕上显示的波形,便于缺陷分析
回波编码 以不同颜色显示1~6次回波显示区,更好的区分一次波、二次波,便于判断缺陷位置
B型扫描 (彩色编码B扫描)实时扫查、横截面显示,使探测结果更直观
环境温度 (-10~50)℃
相对湿度 (20~95)%RH
供电 直流(DC)9V;锂电池连续工作10小时以上
节电方式 低功耗设计
持续工作时间 10小时以上
防护等级 IP64
通讯接口 USB2.0高速通讯传输接口
PC端软件
工作语言 中文
外型尺寸 263mm×170mm×61mm
整机重量 5.2KG



基本配置:

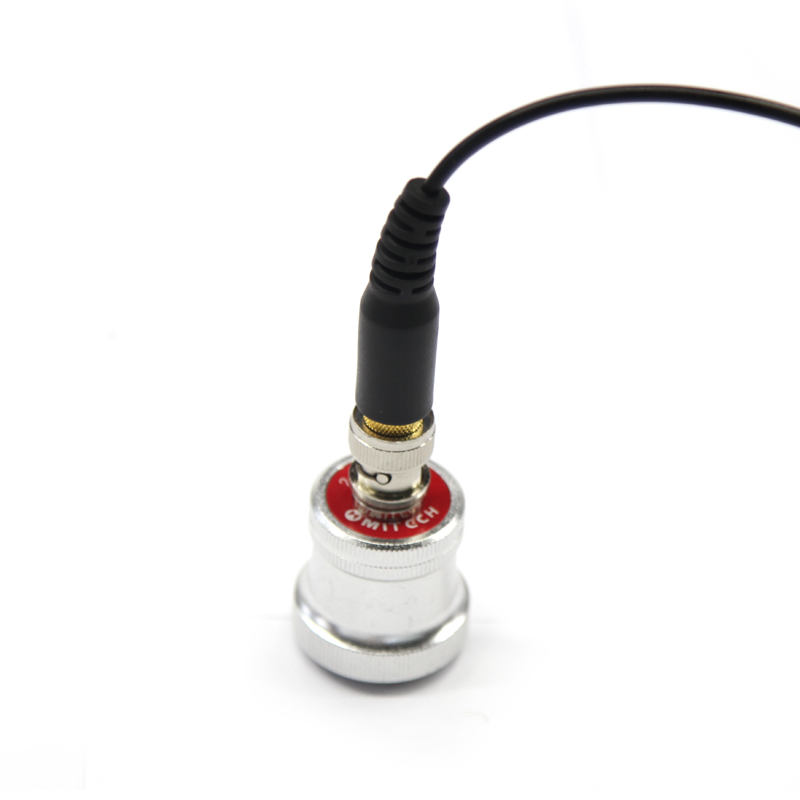

探伤仪直探头
春畅标准超声波探伤仪直探头,频率:2.5MHz,探头晶片直径:20mm,属春畅全线超声波探伤仪产品的标准配置。直探头主要由压电晶片、阻尼块和保护膜组成。超声波由压电晶片发出,经保护膜、耦合剂进入待测工件,因此直探头中,超声波传输的实际距离=工件厚度+保护膜+耦合剂。使用前需校准直探头,除去保护膜和耦合剂的距离,以减少这部分的误差,提高测量准确性。直探头适用于各类形状规则的较大零件探伤,如锻件、铸件等。
探伤仪斜探头
春畅标准超声波探伤仪斜探头,频率:2.5MHz,探头晶片尺寸:13*13mm,角度60度,属春畅全线超声波探伤仪产品的标准配置。斜探头主要由压电晶片、阻尼块和斜楔块组成。晶片发出超声波经斜楔块转换为横波倾斜入射至被测工件中。斜楔块的材料为有机玻璃,可实现波型转换。为了避免仪器在计算缺陷的距离时产生误差,在使用斜探头前,需要对其零偏、角度和前沿进行校准,通过校准可将这部分误差自动减去,从而提高准确性。斜探头适用于焊缝等常规探伤。

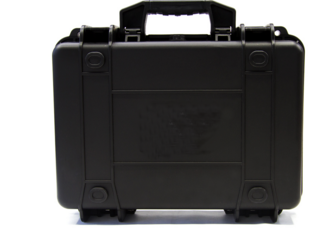

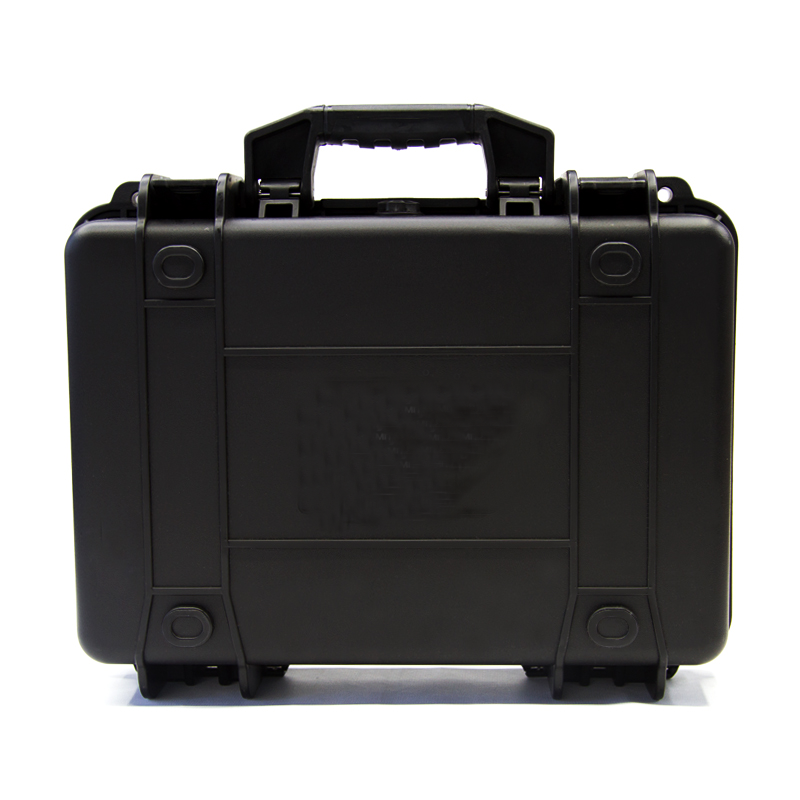

ABS仪器箱
春畅超声波探伤仪仪器箱,长: 42 cm;宽:30cm;高:8.5cm。采用ABS工程塑料精制而成,密封防水、抗摔防震,具有耐热性、耐低温等优良性能,可有效防御恶劣环境中的油污、粉尘及各种腐蚀,箱体尺寸符合航空、列车携带标准(可放于座位底下和行李架上),小巧便捷可置于背包内,安全、可靠、稳定。

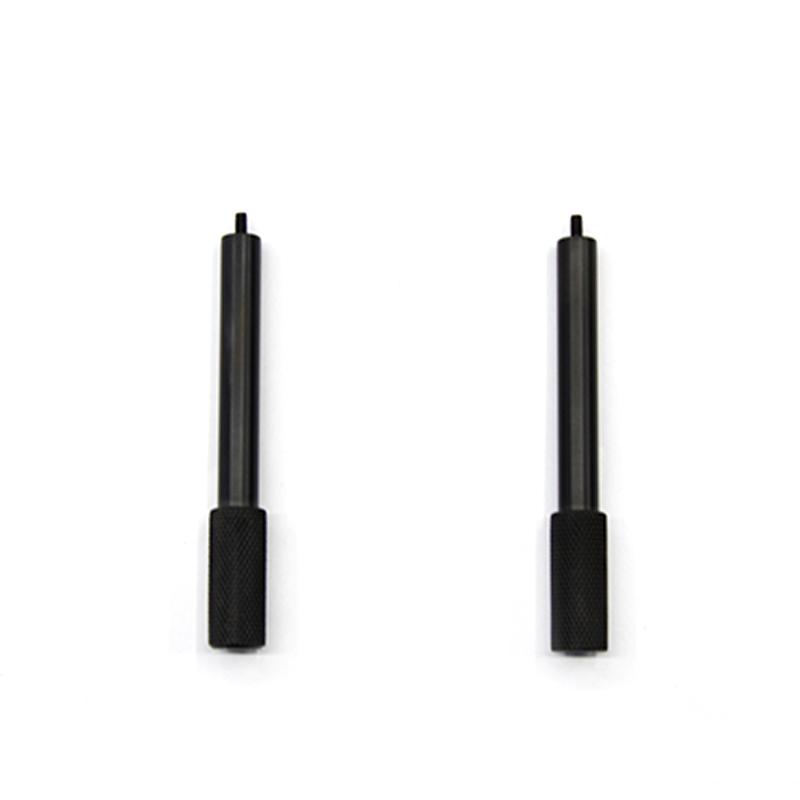

探伤仪B系列支撑柱
春畅超声波探伤仪支柱是B系列的标准配置,长9.5cm,用于支撑仪器。
探伤仪电源线
春畅超声波探伤仪电源线,长约:140cm,用于主机和电源适配器间的连接,设有国标电源线,欧规电源线,英规电源线,美规电源线等可供选择。

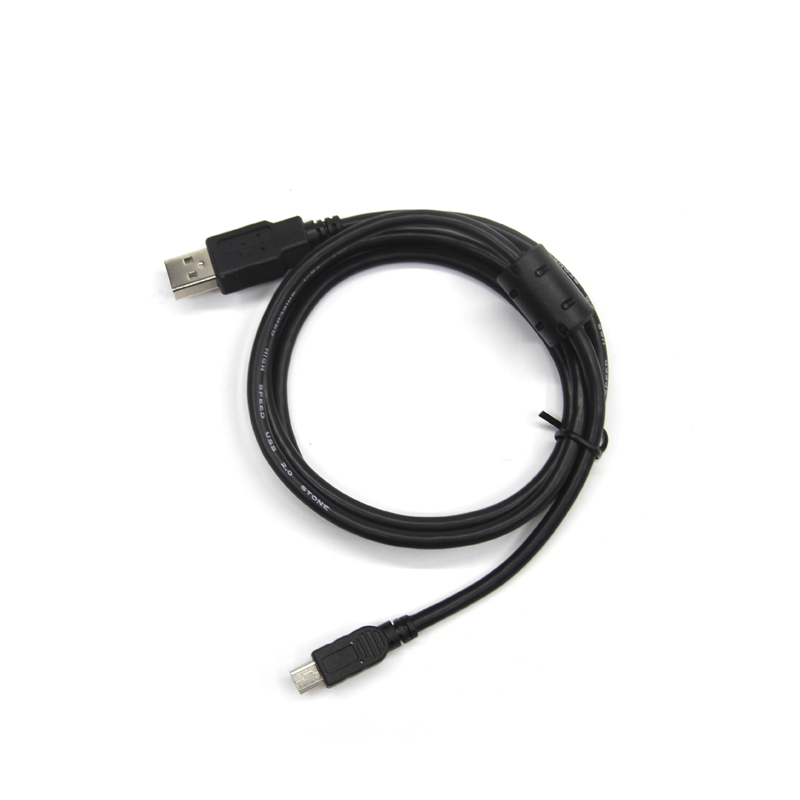

探伤仪USB通讯线缆
春畅超声波探伤仪USB通讯电缆,长150cm,用于连接PC端与主机,以实现与电脑通讯、分析及存储数据、打印探伤报告的应用。

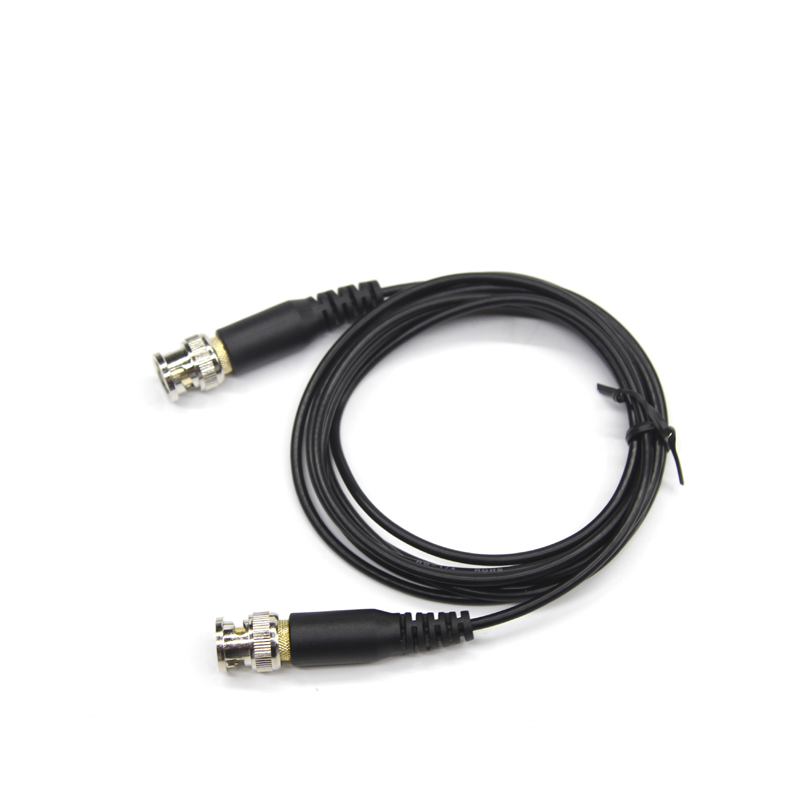

探伤仪单晶探头线
春畅超声波探伤仪单晶探头线,标准线长约200cm,Q9-Q9探头线属仪器的标准配置,用于主机和探头的连接。

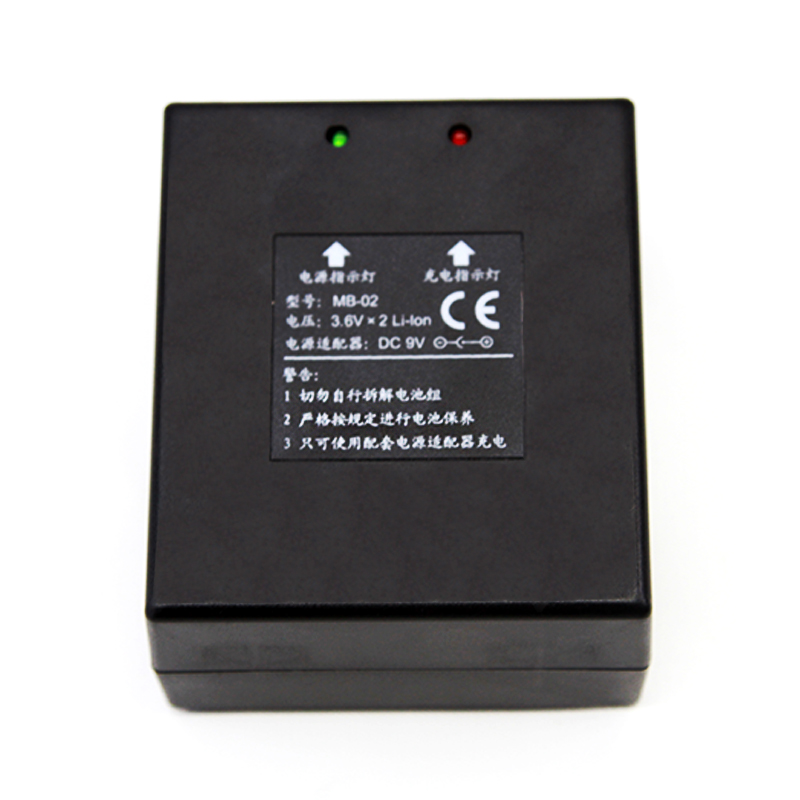

探伤仪B系列电池
春畅标准超声波探伤仪B系列内置电池,电池类型为:锂电池,电压:7.2V,电池容量:8800mAh。属春畅超声波探伤仪B系列产品的标准配置。使用中,切勿自行拆解电池组;仅限使用本公司提供的专用的电源适配器进行充电,否则将会导致电池损坏,长时间不使用时,应定期充放电(约每月一次),防止失效。

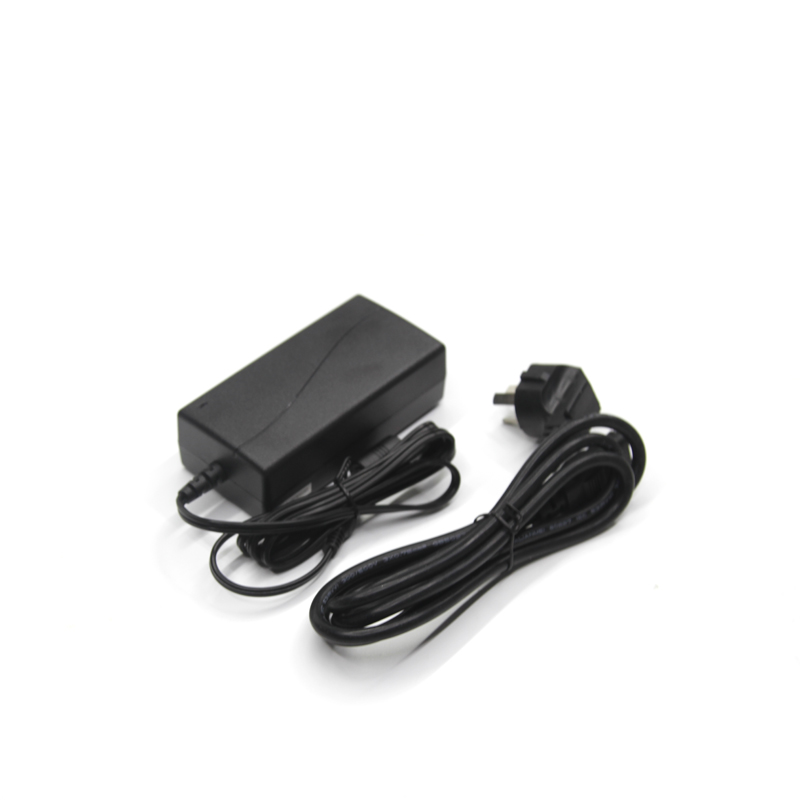

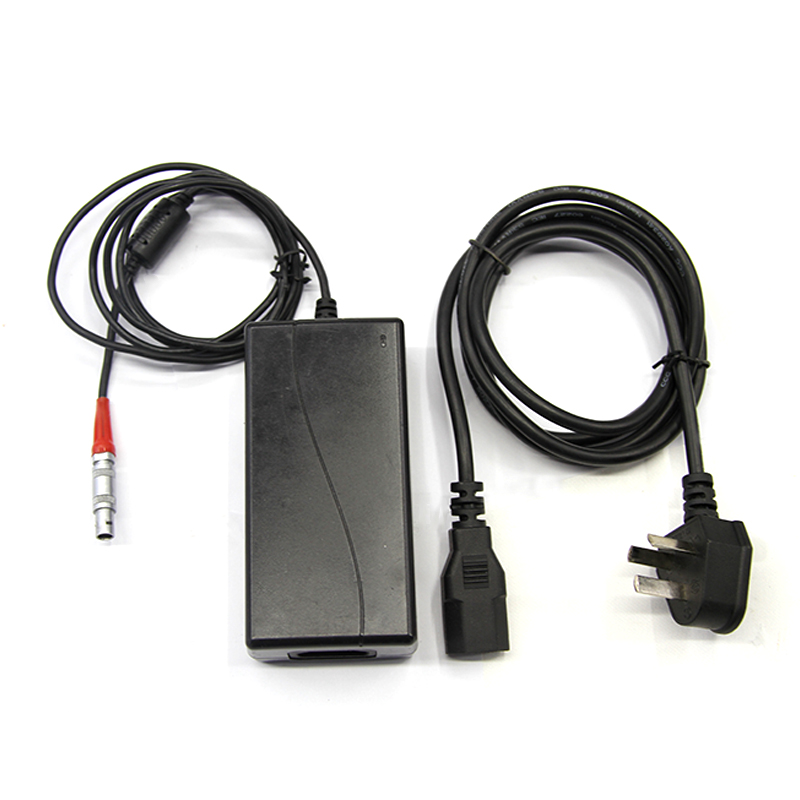

探伤仪B系列电源适配器
春畅超声波探伤仪电源适配器,属超声波探伤仪的标准配置,电压9V,电流4A。用于为仪器充电,充电时它产生的恒定电压,可有效保护仪器,使用方便、安全可靠。本仪器仅限使用本公司配套的专用电池组及电源适配器(充电器),否则可能会引起仪器损坏。
探伤仪随机资料
春畅超声波探伤仪附有专用的随机装箱资料。包括产品合格证、保修卡、产品说明书、装箱清单。随机资料采用专用的铜版纸印制,说明书图文设计,美观、易懂、便于长久保存。

仪器特点:

   本仪器专为严苛的现场环境而设计,坚固耐用。独有的密封设计使它能够抵御从海洋到沙漠各种恶劣环境中的潮湿、风沙尘、
油污及其它污染。独特防泼溅设计,防水防油,可在雨天工作。独特的旋转支架使用方便。
缺陷回波参数(距离、水平、垂直、波幅、dB当量值、平底孔当量值)实时显示,探伤信息一目了然,并可自动完成缺陷定量的平底孔转换。
方波脉冲、发射电压、滤波频带、探头阻尼可调,适用于各种工件的探伤。
全中文显示,主从式菜单,并设计有快捷按键和数码飞梭旋轮,操作便捷,技术领先。
采用TFT全数字真彩色液晶显示器,液晶显示器的分辨率为640X480屏幕亮度清晰,可根据环境选择背景色,液晶亮度可自由设定,以便可以适应不同操作环境。
高性能安保电池模块便于拆装,使仪器连续工作时间达八小时以上。

操作方法:

   将探伤仪顶部的电池开关置于“ON”,然后按键开机。仪器屏幕上显示开机自检信息。自检结束后,仪器自动进入探伤界面。在开机状态下,按键可以实现仪器关机。
   仪器关机时会自动进行探伤参数的保存操作(存储于默认的系统文件中,该文件用户无法访问),关机进行过程中请不要进行按键操作,也不要立即切断电源,以防止破坏系统文件。如果由于某种原因破坏了系统文件,可以通过恢复出厂设置功能来修复。仪器关机后,所调试和设置的探伤参数不会丢失,下次开机后会利用默认的系统文件将仪器参数自动恢复。
   如果长时间不再使用探伤仪,请将探伤仪顶部的电池开关置于“OFF”,以保护仪器和锂电池组。
   自动关机:当电池电压太低时,屏幕上的电池图标会闪烁显示,然后探伤仪会自动关机断电。

注意事项

   仪器顶部设计有锂电池专用开关,以确保仪器和电池组的安全使用。当电池开关置于“OFF”位置时,电池组与仪器的电气连接被切断,仪器无法使用电池组供电,也无法对其充电;只有当电池开关置于“ON”位置时,电池组才可以对仪器供电,仪器也才可以对电池组充电。电池开关操作过程中,可能会引起仪器自动开机、关机,属正常现象,不会损坏仪器。

仪器保养与维修:

按键操作时,不宜用力过猛,不宜用沾有过多油污和泥水的手操作仪器键盘,以免影响键盘的使用寿命
探伤仪使用完毕,应对仪器的外表进行清洁
仪器应存放在干燥清洁的地方
仪器应避免油或水等液体进入仪器内部,经常清洁仪器表面
探头连线,通讯电缆等切忌扭曲重压;在拔插电缆连线时,应抓住插头的根部不可抓住电缆线拔、插或拽。
